29 ЭЛЕКТРИЧЕСКИЕ ГЕНЕРАТОРЫ ПЕРЕМЕННОГО ТОКА

Научные направления, исследования в которых оказались так же плодотворны, как в области токов высокой частоты, немногочисленны. Уникальные свойства этих токов и поразительная природа явлений, которые они продемонстрировали, незамедлительно завладели всеобщим вниманием. интерес к исследованиям в этой области проявили ученые, перспективой их промышленного применения заинтересовались инженеры, а врачи увидели в них долгожданное средство эффективного лечения телесных заболеваний. С того момента, когда были опубликованы мои первые научно-исследовательские работы в 1891 году, написаны сотни томов на эту тему, сделано бесчисленное множество выводов в связи с этим новым явлением. Тем не менее это научно-техническое направление находится в периоде становления, и будущее хранит в своих недрах нечто несравнимо более значительное.

Я с самого начала осознавал настоятельную необходимость создания эффективных приборов, отвечающих быстрорастущим требованиям, и в течение восьми лет, последовательно выполняя высказанные ранее обещания, разработал не менее пятидесяти типов преобразователей, или электрических генераторов, переменного тока, безупречных во всех отношениях и доведенных до такой степени совершенства, что и сейчас ни в один из них не смог бы внести каких-либо существенных улучшений. Если бы я руководствовался практическими соображениями, возможно, открыл бы великолепное и приносящее доход дело, оказывая попутно значительные услуги человечеству. Но сила обстоятельств и невиданные ранее перспективы еще более значительных достижений направили мои усилия в другое русло. И теперь всё идет к тому, что в скором времени на рынке будут продаваться приборы, которые, как это ни странно, были созданы двадцать лет тому назад!

Эти генераторы специально предназначены для того, чтобы работать в осветительных сетях постоянного и переменного тока, создавать затухающие и незатухающие колебания с частотой, амплитудой и напряжением, устанавливаемыми в широком диапазоне. Они компактны, автономны, в течение долгого времени не нуждаются в обслуживании и будут считаться очень удобными и полезными в различных областях, например, для беспроволочного телеграфа и телефона; для преобразования электрической энергии; для образования химических соединений путем слияния и присоединения; для синтеза газов; для производства озона; для освещения, сварки, санитарной профилактики и дезинфекции муниципальных, лечебных и жилых помещений, а также для многих других целей в научных лабораториях и на промышленных предприятиях. Хотя эти преобразователи никогда ранее не были описаны, общие принципы их устройства изложены в полном объеме в моих публикациях и в патентах, более подробно в датированых 22 сентября 1896 года, и поэтому, думается, несколько прилагаемых фотографий и сопутствующее краткое пояснение дадут исчерпывающую информацию, если таковая потребуется.

Основными частями такого генератора являются конденсатор, катушка самоиндукции для накопления высокого потенциала, прерыватель и трансформатор, который питается от периодических разрядов конденсатора. Устройство включает в себя как минимум три, а обычно четыре, пять или шесть элементов настройки; регулирование эффективности осуществляется несколькими способами, чаще всего с помощью простого юстировочного винта. При благоприятных условиях можно получить КПД до 85 %, то есть можно сказать, что энергия, поступающая от источника питания, может быть регенерирована во вторичном контуре трансформатора. Если главное достоинство аппарата такого типа явно обусловлено замечательными возможностями конденсатора, то определенные специфические качества являются следствием образования последовательного контура при условии соблюдения точных гармонических соотношений и минимизации потерь на трение, а также иных потерь, что и является одной из основных целей этого проекта.

Говоря обобщенно, приборы можно разделить на два класса: один, в котором прерыватель имеет твердые контакты, и другой, в котором замыкание и размыкание осуществляются с помощью ртути. Иллюстрации с 1 по 8 включительно демонстрируют первый тип, а остальные — второй. Первые способны достигать более высокой эффективности с учетом того, что потери от замыкания и размыкания снижены до минимума, и переходное сопротивление, вызывающее затухание колебаний, мало. Вторые предпочтительнее использовать в тех случаях, когда требуется большая мощность на выходе и большое число размыканий в секунду. двигатель и прерыватель потребляют, конечно, определенное количество энергии, доля которой, однако, будет тем меньше, чем больше мощность установки.

На иллюстрации 1 представлен один из первых типов генераторов, построенный для экспериментальных целей. Конденсатор помещен в ящик прямоугольной формы из красного дерева, на который монтируется катушка самоиндукции, витки которой, подчеркиваю, разделены на две секции, соединяемые параллельно или последовательно в зависимости от напряжения питания в 110 или 220 вольт. Из ящика выступают четыре медных стержня с укрепленной на них пластиной с пружинными контактами и регулировочными винтами; над ящиком помещены два массивных вывода, соединенных с первичной обмоткой трансформатора. Два стержня предназначены для соединения с конденсатором, а два других используются для подсоединения к клеммам выключателя перед катушкой самоиндукции и конденсатором. Первичная обмотка трансформатора состоит из нескольких витков медной ленты, к концам которой припаяны короткие штыри, точно соответствующие предназначенным для них выводам. Вторичная обмотка состоит из двух частей, намотанных таким образом, чтобы максимально снизить собственную емкость и в то же время дать возможность катушке выдерживать очень высокое напряжение между ее выводами в центре, которые соединены с клеммами на двух выступающих резиновых стойках. Порядок соединений в цепи может несколько варьироваться, но обычно они таковы, как схематично представлены в майском номере «Electrical Experimenter» на странице 89, где идет речь о моем трансформаторе, предназначенном для работы в генераторах переменного тока, фотоснимок которого помещен на странице 16 того же номера журнала. Принцип действия устройства заключается в следующем. Когда выключатель включен, ток от источника питания устремляется через катушку самоиндукции, намагничивая железный сердечник внутри нее и разъединяя контакты прерывателя. наведенный ток заряжает конденсатор до высокого напряжения, и после замыкания контактов аккумулированная энергия сбрасывается через первичную обмотку, вызывая продолжительную серию колебаний, которые возбуждают настроенную вторичную обмотку.

Ил. 1. Генератор, созданный для экспериментальных целей

Устройство оказалось чрезвычайно полезным в проведении всевозможных лабораторных экспериментов. Например, при исследовании явлений импеданса трансформатор был снят, а к выводам подключена согнутая медная пластина. Пластина часто заменялась большим кольцевым витком, чтобы продемонстрировать явления индукции на расстоянии, то есть способность возбуждать резонансные контуры, используемые в различных исследованиях и измерениях. Трансформатор, пригодный для любого применения, можно легко изготовить и присоединить к любым входам, тем самым достигалась большая экономия времени и труда. Вопреки предположениям состояние контактов прерывателя не доставляло больших неприятностей, несмотря на то, что сила тока, проходившего через них, была большой, то есть при наличии резонанса сильный ток возникал только в том случае, когда контур был замкнут, и исключалась возможность образования разрушительной дуги. Первоначально я применял платиновые и иридиевые контакты, позднее заменил материал метеоритным веществом и в конце концов остановился на вольфраме. Последний принес наибольшее удовлетворение, поскольку допускал непрерывную работу в течение многих часов и дней.

На иллюстрации 2 представлен малый генератор, спроектированный для некоторых специальных целей. В основу разработки легла идея получения больших энергий за очень короткий промежуток времени после сравнительно длительной паузы. Для этой цели использовались катушка с большой самоиндукцией и прерыватель быстрого действия. Благодаря такому построению конденсатор заряжался до высокого потенциала. Во вторичной обмотке были получены быстропеременный ток и искровые разряды большой величины, пригодные для сварки тонких проводов, для засвечивания ламп накаливания, для запала взрывчатых смесей и других подобных применений. Этот прибор был также приспособлен для питания от батарей, и эта модификация оказалась весьма эффективной в качестве запальника для газовых двигателей, на которую мне был предоставлен патент за номером 609250 от 16 августа 1898 года. Иллюстрация 3 представляет большой генератор первого класса, предназначенный для экспериментов в области беспроводной передачи, получения рентгеновских лучей и других научных исследований. Он состоит из ящика и двух помещенных внутри него конденсаторов, имеющих такую емкость, какую могут выдержать заряжающая катушка и трансформатор. Автоматический прерыватель, ручной выключатель и соединительные клеммы смонтированы на передней панели катушки самоиндукции так же, как и одна из контактных пружин. Корпус конденсатора имеет три вывода, из которых два крайних служат только для соединения, в то время как средний снабжен контактной пластинкой с винтом для регулирования интервала, во время которого контур замкнут. Вибрирующую пружину, единственная функция которой состоит в том, чтобы вызывать периодические размыкания, можно настраивать, изменяя степень ее сжатия, а также расстояние от железного сердечника, находящегося в центре заряжающей катушки, с помощью четырех регулировочных винтов, которые видны на верхней панели, что обеспечивает любой желаемый режим механической настройки. Первичная обмотка трансформатора выполнена из медной полосы, и в соответствующих точках сделаны выводы для произвольного варьирования числа витков. Так же, как в осцилляторе, представленном на иллюстрации 1, катушка самоиндукции имеет двухсекционную обмотку, чтобы прибор мог работать от сети напряжением в 110 и 220 вольт; было также предусмотрено несколько вторичных обмоток, соответствующих волнам различной длины в первичной обмотке. Мощность на выходе составляла приблизительно 500 ватт при затухающих колебаниях около 50.000 периодов в секунду. Незатухающие колебания появлялись на короткие промежутки времени при сжимании вибрационной пружины, которая плотно прижималась к железному сердечнику, и при разъединении контактов с помощью регулирующего винта, который выполнял и функцию ключа. С помощью этого генератора я произвел ряд важных наблюдений, и именно одна из таких машин была представлена на лекции в Нью-Йоркской академии наук в 1897 году.

Ил. 2. Малый генератор колебаний Теслы, разработанный как запальник для газовых двигателей

Ил. 3. Большой генератор колебаний Теслы, предназначенный для проведения экспериментов по беспроводной передаче

Ил. 4. Генератор Теслы генерирует незатухающие колебания

Ил. 5. Более поздняя модификация трансформатора Теслы

Ил. 6. Малый генератор для получения озона

Ил. 7. Большой трансформатор Теслы

Ил. 8. Преобразователь с роторным прерывателем, используемый для экспериментов в области беспроводной передачи

Иллюстрация 4 демонстрирует тип трансформатора, во всех отношениях идентичный тому, что был представлен в уже упоминавшемся майском номере "Electrical Experimenter" за 1919 год. Он состоит из тех же самых основных деталей, размещенных аналогичным образом, но он специально сконструирован для источников питания от 220 до 500 вольт и выше. Настройка осуществляется путем установки контактной пружины и перемещения железного сердечника вверх и вниз внутри индукционной катушки с помощью двух регулировочных винтов. Для предотвращения повреждений от короткого замыкания в линию питания включены плавкие предохранители. Во время фотосъемки прибор работал, генерируя незатухающие колебания, от осветительной сети в 220 вольт.

Иллюстрация 5 представляет более позднюю модификацию трансформатора, предназначавшегося главным образом для замены катушек Румкорфа. В этом случае применяется первичная обмотка со значительно большим числом витков, а вторичная находится в непосредственной близости от нее. токи, образующиеся в последней, напряжением от 10.000 до 30.000 вольт используются обычно для зарядки конденсаторов и питания автономной высокочастотной катушки. Механизм управления устроен несколько иначе, но обе детали — и сердечник, и контактная пружина — регулируются, как и прежде.

Иллюстрация 6 демонстрирует небольшой прибор из серии такого рода устройств, предназначенный, в частности, для производства озона или дезинфекции. Для своих габаритов он в высшей степени эффективен и может быть подключен к сети напряжением в 110 или 220 вольт постоянного или переменного тока, первое предпочтительнее.

Ил. 9. Трансформатор и ртутный прерыватель

Ил. 10. Большой преобразователь Теслы с герметичной камерой и ртутным контроллером

На иллюстрации 7 показан более крупный трансформатор этой серии. Конструкция и компоновка составных частей остались прежними, но в корпусе имеются два конденсатора, один из которых входит в цепь катушки, как и в предыдущих моделях, в то время как другой подключен параллельно к первичной обмотке. Таким образом, в последней образуются токи большой силы и, следовательно, усиливаются эффекты во вторичной цепи. Введение дополнительного резонансного контура дает также другие преимущества, но настройка оказывается более трудным делом, и поэтому желательно использовать прибор такого рода для получения токов заданной постоянной частоты.

Ил. 12. Усовершенствованный трансформатор Теслы с герметичным ртутным прерывателем

Ил. 11. Генератор Теслы с герметично закрытым ртутным прерывателем, сконструированным для генераторов низкого напряжения

Ил. 13. Другой вид преобразователя переменного тока с герметично запаянным ртутным прерывателем

Ил. 14. Схема и компоновка деталей модели, представленной на иллюстрации 13

Иллюстрация 8 показывает трансформатор с роторным прерывателем. В корпусе имеются два конденсатора одинаковой емкости, которые могут соединяться последовательно или параллельно. Заряжающие индуктивности имеют форму двух длинных бобин, на которых помещаются два вывода вторичного контура. Для приведения в действие специально сконструированного прерывателя применяется небольшой мотор постоянного тока, число оборотов которого может варьироваться в широких пределах. По другим характеристикам этот генератор подобен модели, представленной на иллюстрации 3, и из вышесказанного легко можно понять, как он работает. Этот трансформатор использовался мной в опытах по беспроводной передаче и часто для освещения лаборатории моими вакуумными трубками, а также экспонировался во время упомянутой выше лекции, которую я читал перед Нью-Йоркской академией наук.

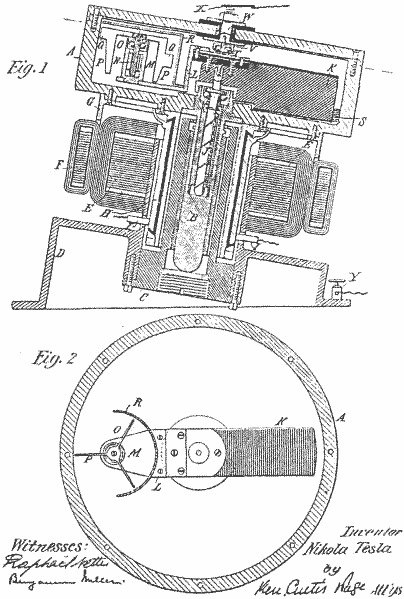

Теперь перейдем к машинам второго класса, одной из которых является преобразователь переменного тока, показанный на иллюстрации 9. в его схему входят конденсатор и заряжающая индукционная катушка, которые помещены в одну камеру, трансформатор и ртутный прерыватель. Конструкция последнего была впервые описана в моем патенте № 609251 от 16 августа 1898 года. он состоит из приводимого в движение электродвигателем полого барабана с небольшим количеством ртути внутри него, которая отбрасывается центробежной силой на стенки полости и увлекает за собой контактный диск, периодически замыкающий и размыкающий конденсаторную цепь. С помощью регулировочных винтов над барабаном можно по желанию менять глубину погружения лопастей, следовательно, продолжительность каждого контакта, и таким образом регулировать характеристики прерывателя. Этот вид прерывателя удовлетворял всем требованиям, так как исправно работал с токами силой от 20 до 25 ампер. Число прерываний в секунду составляло обычно от 500 до 1000, но возможна и более высокая частота. всё устройство имеет габариты 10 дюймов х 8 дюймов х 10 дюймов, и выходная мощность составляет приблизительно 1/2 кВт.

В описанном здесь преобразователе прерыватель подвержен воздействию атмосферы и происходит постепенное окисление ртути. От этого недостатка избавлен прибор, представленный на иллюстрации 10. Он имеет перфорированный металлический корпус, внутри которого размещаются конденсатор и заряжающая индукционная катушка, а над ним находятся мотор прерывателя и трансформатор.

Ил. 15 и 16. Преобразователь Теслы с герметично закрытым ртутным прерывателем, работа которого регулируется силой тяжести; узлы электродвигателя и прерывателя

Тип ртутного прерывателя, который будет описан, действует по принципу реактивной струи, которая, пульсируя, создает контакт с вращающимся диском внутри барабана. Неподвижные детали закреплены внутри камеры на штанге, проходящей по всей длине полого барабана, и ртутный затвор используется для герметичного закрытия камеры, внутри которой находится прерыватель. Прохождение тока внутрь барабана осуществляется посредством двух скользящих колец, расположенных сверху, которые соединены последовательно с конденсатором и первичной обмоткой. Исключение кислорода является бесспорным усовершенствованием, которое устраняет окисление металла и связанные с этим трудности и постоянно поддерживает рабочий режим.

На иллюстрации 11 показан генератор с герметически закрытым ртутным прерывателем. В этом устройстве неподвижные части прерывателя внутри барабана укреплены на трубке, сквозь которую пропущен изолированный провод, присоединенный к одному выводу выключателя, в то время как другой вывод подключен к резервуару. Это делало ненужными скользящие кольца и упрощало конструкцию. Прибор сконструирован для генераторов с низким напряжением и частотой, что требует сравнительно небольшого тока в первичной обмотке, использовался для возбуждения резонансных контуров.

Иллюстрация 12 представляет усовершенствованную модель генератора колебаний, описание которой дано к иллюстрации 10. В этой модели была ликвидирована несущая штанга внутри полого барабана, и устройство, нагнетающее ртуть, удерживается на месте под действием силы тяжести. Более подробное описание будет приведено в связи с другой иллюстрацией. И емкость конденсатора, и количество витков первичного контура можно менять, чтобы иметь возможность генерировать колебания в нескольких частотных режимах.

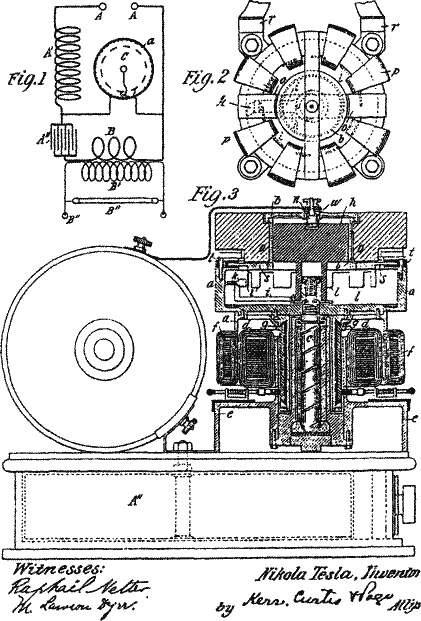

Иллюстрация 13 являет собой фотографическое изображение еще одного типа генератора переменного тока с герметически закрытым ртутным прерывателем, а иллюстрация 14 представляет собой схему цепей и компоновку частей, которые воспроизведены из моего патента № 609245 от 16 августа 1898 года, где описывается именно это устройство. Конденсатор, индукционная катушка, трансформатор и прерыватель размещены, как и прежде, но последний имеет конструктивные отличия, что станет ясным после рассмотрения этой схемы. Полый барабан а соединен с осью с, которая смонтирована с вертикальным подшипником и проходит через постоянный электромагнит возбужденияd двигателя. Внутри барабана на подшипниках качения укреплено тело h из магнитного вещества, защищенного колпаком b в центре пластинчатого железного кольца, с полюсными наконечниками оо, на которых имеются подключенные к току спирали р. Кольцо поддерживается четырьмя стойками, и в намагниченном состоянии оно удерживает тело h в одном положении во время вращения барабана. Последний изготовлен из стали, а колпак лучше сделать из нейзильбера, черненного кислотой или никелированного. Телоh имеет короткую трубку k, согнутую, как показано, для улавливания жидкости в процессе ее вращения и выбрасывания на зубья диска, прикрепленного к барабану. Диск имеет изоляцию, а контакт между ним и внешним контуром осуществляется посредством ртутной воронки. При быстром вращении барабана струя жидкого металла выбрасывается на диск, замыкая и размыкая таким способом контакт приблизительно 1.000 раз в секунду. Прибор работает бесшумно и благодаря отсутствию окисляющей среды остается неизменно чистым и в отличном состоянии. Возможно тем не менее добиться гораздо большего числа колебаний в секунду для того, чтобы сделать токи пригодными для беспроводной телефонии, и других подобных целей.

Модифицированный тип генератора колебаний представлен на иллюстрациях 15 и 16, первая является фотографическим изображением, а вторая — схемой, показывающей компоновку внутренних частей регулятора. В данном случае вал b, несущий пустотелый контейнер а, опираясь на подшипники качения, соединен со шпинделем j, к которому прикреплен груз k. изолированный от последнего, но механически с ним соединенный, согнутый кронштейн L служит опорой свободновращающемуся диску прерывателя с зубцами. Диск подсоединен к внешнему контуру посредством ртутной воронки и изолированного штепселя, выступающего из верхней части вала. Благодаря наклонному положению электродвигателя груз kудерживает диск прерывателя на месте силой тяжести, и, поскольку вал вращается, контур, состоящий из конденсатора и первичной катушки, быстро замыкается и размыкается.

Ил. 17. Преобразователь Теслы с прерывающим устройством в виде струи ртути

Иллюстрация 17 демонстрирует идентичный прибор, в котором прерыватель представляет собой струю ртути, бьющую в изолированное зубчатое колесо, которое находится на изолированном штыре в центре колпака барабана, как это видно на снимке. Соединение с конденсатором осуществляется посредством щеток, находящихся на этой же крышке.

Иллюстрация 18 — тип преобразователя с ртутным прерывателем с применением диска, модифицированного в некоторых деталях, которые необходимо внимательно рассмотреть.

Здесь представлено лишь несколько преобразователей переменного тока, работа над которыми завершена, и они составляют малую часть высокочастотной аппаратуры, подробное описание которой я надеюсь представить позже, когда буду свободен от неотложных обязательств.

Ил. 18. Преобразователь Теслы с ртутным прерывателем с применением диска
