НИКОЛА ТЕСЛА. СТАТЬИ

13 ЗАМЕТКИ ПО ПОВОДУ УНИПОЛЯРНОЙ ДИНАМО-МАШИНЫ

«The Electrical Engineer», Нью-Йорк, 2 сентября 1891 г.

Фундаментальным открытиям, великим достижениям разума свойственно неослабно держать в своей власти воображение мыслителя. достопамятный эксперимент Фарадея с диском, вращающимся между двумя полюсами магнита, принесший такие великолепные плоды, давно стал обыденным явлением, и всё же у этого прообраза нынешних динамо-машин и двигателей есть определенные особенности, которые даже сегодня кажутся нам поразительными и заслуживают самого тщательного изучения.

Рассмотрим, например, диск из железа или другого металла, вращающийся между двумя противоположными полюсами магнита, когда поверхности полюсов полностью охватывают обе стороны диска, и предположим, что с помощью контактов ток равномерно снимается со всех точек периметра диска и поступает на него. Рассмотрим сначала двигатель. Во всех обычных двигателях их работа зависит от некоторого смещения или изменения равнодействующей силы магнитного притяжения, действующей на якорь. Этот процесс осуществляется или с помощью механического приспособления на двигателе, или благодаря действиям токов соответствующего свойства. Мы можем объяснить принцип действия такого двигателя с тем же успехом, как мы делаем это в отношении водяного колеса. Но в вышеприведенном примере с диском, находящимся полностью между полярными поверхностями, нет смещения магнитного воздействия, никаких изменений не происходит, но, насколько нам известно, вращение всё-таки имеет место. В этом случае привычные суждения неприменимы; мы не можем дать даже поверхностного объяснения явлению, как это было бы возможным для обычных моторов, и принцип действия станет нам понятным только тогда, когда мы осознаем истинную природу задействованных сил и поймем тайну невидимого связующего механизма.

Рассматриваемый в качестве динамо-машины диск в равной степени интересен и как объект изучения. В дополнение к своему особенному свойству вырабатывать токи одного направления без применения переключающих устройств такой генератор отличается от обычных динамо-машин еще тем, что в нем не происходит реактивного взаимодействия между якорем и полем. Ток в якоре имеет свойство создавать магнитное поле, направленное под прямым углом к полю возбуждения, но поскольку ток снимается равномерно со всех точек периметра и, если быть точным, внешний контур тоже можно смонтировать идеально симметрично к электромагниту, никакая реакция не может произойти. Это, однако, верно только до тех пор, пока магниты слабо подпитываются, ибо когда магниты более или менее насыщены, намагниченные под прямым углом поля, по-видимому, интерферируют.

Из одного только этого примера явствует, что мощность такого генератора должна быть намного больше, чем у другой подобной машины при одном и том же весе, в которой ток якоря имеет свойство размагничивать поле. Исключительно высокая мощность униполярной динамо-машины форбза и опыт автора подтверждают эту точку зрения.

С другой стороны, легкость, с которой такие машины, способные самовозбуждаться, могут быть построены, поразительна, но это может быть обусловлено — помимо отсутствия противодействия со стороны якоря — идеальной однородностью тока и отсутствием самоиндукции.

Ил. 1

Если полюсы не охватывают диск полностью с обеих сторон, тогда, конечно, генератор станет работать очень неэффективно, если только диск не будет должным образом разделен. Кроме того, есть еще моменты, заслуживающие внимания. При условии, что диск вращается, а ток возбуждения прерывается, сквозь якорь он пойдет непрерывно, а возбуждающие магниты будут терять свою напряженность сравнительно медленно. Причина этого сразу станет понятной, когда мы рассмотрим направление токов в диске.

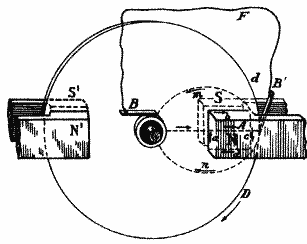

На схеме ил. 1 dобозначает диск со скользящими контактами ВВ' уоси и на окружности. N и Sобозначают два полюса магнита. Предполагается, что полюс N находится впереди, как показано на схеме, а диск — в плоскости рисунка и вращается в направлении, указанном стрелкой D; ток в диске протекает от центра к краю, как указывает стрелка А. поскольку действие магнитного поля более или менее ограничено пространством между полюсами NS, другие части диска могут рассматриваться как неактивные. следовательно, создаваемый ток не полностью пройдет по внешнему контуру F, но будет замыкаться на самом диске, и, как правило, если расположение в какой-то степени подобно представленному на рисунке, значительная часть генерированного тока не выйдет наружу, так как контур F практически замкнут накоротко нерабочей частью диска. Можно предположить, что направление результирующих токов в последнем будет таким, как указано пунктирной линией и стрелками т и я, а направление питающего тока возбуждения обозначено стрелками abed.Рисунок показывает, что вихревой ток одного из двух направлений, а именно АВ'mВ,стремится размагнитить поле, в то время как другой ток, а именно АВ'mВ,производит противоположное действие. Следовательно, ток направления АВ'mВ,который создает приближающееся поле, будет расталкивать силовые линии, тогда как ток направления АВ'nВ,а именно создающий удаляющееся поле, будет притягивать силовые линии к себе.

Вследствие этого всегда будет проявляться тенденция к ослаблению тока в токопроводящем пути АВ'mВ,тогда как в пути тока АВ'nВтакого противодействия не будет, и эффект последнего из названных направлений, или токопроводящих путей, будет иметь перевес в большей или меньшей степени над первым. Общий эффект от токов в обоих предполагаемых направлениях может быть эквивалентен по результативности одиночному току того же направления, что и ток, создающий поле. Другими словами, вихревые токи, циркулирующие в диске, будут питать возбуждающий магнит. Этот результат совершенно противоположен тому, к которому мы могли бы прийти, поскольку, естественно, ожидали, что результирующее воздействие тока в обмотке якоря станет проявляться в противодействии току возбуждения, как это обычно происходит, когда проводники токов первичной и вторичной обмоток находятся в индуктивной связи. Но следует помнить, что в данном случае это происходит благодаря особому расположению двух путей, предоставленных току, и он выбирает тот, где при своем прохождении встречает наименьшее противодействие. Отсюда мы видим, что вихревые токи, проходящие в диске, частично подпитывают поле, и поэтому, когда ток возбуждения прерывается, токи в диске продолжают течь, и ослабление напряженности возбуждающего магнита будет происходить сравнительно медленно, и он сможет даже сохранять определенную степень напряженности, пока происходит вращение диска.

Конечно, результат в значительной степени будет зависеть от сопротивления и геометрических размеров пути результирующего вихревого тока и скорости вращения; эти факторы, в частности, обусловливают замедление этого тока и его положение относительно поля. Определенной скорости будет соответствовать максимальное возбуждающее действие; тогда при возрастании скорости оно будет постепенно падать до нуля и в конце концов реверсировать, то есть результирующий эффект вихревого тока должен будет ослаблять поле. Это взаимодействие лучше всего продемонстрировать экспериментально, разместив обмотки возбуждения NS и N'S' так, чтобы они свободно двигались на оси и располагались концентрически по отношению к оси диска. Если бы последний вращался, как и раньше, в направлении стрелки D, поле увлекалось бы в одном направлении с крутящим моментом, который до определенной точки будет нарастать вместе со скоростью вращения, затем спадать и, пройдя через нулевую отметку, в конце концов станет отрицательным; то есть поле начнет вращаться в обратном направлении относительно диска. Этот интересный результат наблюдался в опытах с электродвигателями переменного тока, в которых поле смещалось токами другой фазы. При очень низких скоростях вращения поля двигатель покажет крутящий момент в 900 фунто-футов или выше, который проявится на шпинделе диаметром 12 дюймов. Когда скорость вращения полюсов возрастала, крутящий момент уменьшался, доходил, в конце концов, до нуля, становился отрицательным, и тогда якорь начинал вращаться в противоположном относительно поля направлении.

Вернемся к основному вопросу. Допустим, что условия будут таковы, что вихревые токи, вызванные вращением диска, усиливают поле, и предположим, что поле постепенно перемещается, пока диск вращается с нарастающей скоростью. Ток, однажды возникнув, может затем быть достаточным, чтобы сохраниться и даже увеличить силу, и тогда мы получим то, что известно как «аккумулятор тока» сэра Уильяма Томсона. Но вышеизложенные соображения приводят к очевидному выводу: для успешного проведения эксперимента необходимо использовать неразделенный диск, ибо при наличии радиального деления вихревые токи не могут сформироваться и процесс самовозбуждения прервется. Если бы был использован такой радиально разделенный диск, возникла бы необходимость соединить деления с помощью токопроводящей скобы или любым другим подходящим способом, чтобы образовать симметричную систему замкнутых контуров.

Действие вихревых токов можно использовать для возбуждения машин любой конструкции. Например, на ил. 2 и 3 показана компоновка, при которой может возбуждаться машина с дисковым якорем. Здесь магниты NS, NSразмещаются радиально на каждой стороне металлического диска D, имеющего по краю определенное количество изолированных катушек СС. магниты образуют два обособленных поля, внутреннее и внешнее, при этом твердый диск вращается в ближайшем к оси, а катушки находятся в более удаленном от оси. допустим, что магниты изначально слабо намагничены; под воздействием вихревых токов в твердом диске их возбуждение может возрасти настолько, что создает более сильное поле для периферийных катушек. Однако, несмотря на то что при соблюдении надлежащих условий машина, несомненно, может возбудиться тем или иным способом, имеется достаточно много полученных экспериментальным путем доказательств расточительности такого способа возбуждения.

Ил. 3

Но такой тип униполярной машины или двигателя, какой показан на ил. 1, может эффективно возбуждаться просто при правильном разделении диска или цилиндра, в которых образуются токи, что дает реальную возможность избавиться от обычно применяемых катушек возбуждения. Такая схема представлена на рисунке 4. Предполагается, что диск или цилиндр d установлен таким образом, чтобы он мог вращаться между полюсами N и S магнита, который полностью закрывает его с обеих сторон, контуры диска и полюсы представлены в виде окружностей dud¹соответственно, передний полюс не показан, чтобы было лучше видно. В середине магниты должны быть полыми, чтобы сквозь них могла пройти ось С диска. Если необозначенный полюс находится сзади, а диск вращается но часовой стрелке, ток будет проходить, как и прежде, от центра к краю окружности, и с помощью скользящих контактов ВВ¹ он может поступать на ось и на окружность соответственно. В этом устройстве ток, проходящий сквозь диск и внешний контур, не будет оказывать заметного влияния на возбуждающий магнит.

А теперь предположим, что на диск нанесены разделительные линии в виде спирали, как показано на ил. 4 сплошными и пунктирными линиями. Разность потенциалов между точкой на оси и точкой на окружности останется неизменной как по знаку, так и по величине. Единственное отличие будет состоять в том, что сопротивление диска возрастает и перепад напряжения от точки на оси к точке на окружности будет большим, когда тот же ток будет проходить по внешнему контуру. Но поскольку ток вынужден придерживаться разделительных линий, мы увидим, что он будет способен то усиливать энергию поля, то ослаблять ее, и это будет зависеть, при прочих равных условиях, от направления разделяющих линий. Если разделение таково, как показывают сплошные линии на рисунке 4, то становится очевидным: если ток имеет направление, что и прежде, т.е. от центра к краю окружности, то его воздействие будет усиливать электромагнит, тогда как если разделение соответствует пунктирным линиям, генерированный ток будет ослаблять магнитное поле. В первом случае генератор сможет самовозбуждаться, когда диск вращается в направлении стрелки d, во втором случае направление вращения должно быть противоположным. Однако возможно соединение двух таких дисков. Два диска будут вращаться в противоположных полях в том же или в противоположном направлении.

Ил. 4

Ил. 5

Подобное можно, конечно, использовать в генераторах, в которых вместо диска вращается цилиндр. В таких униполярных генераторах можно обойтись без катушек возбуждения и без полюсов, как показано выше, и можно создать генератор, состоящий только из цилиндра или двух дисков, помещенных внутри металлического корпуса.

Вместо спиралевидных разграничительных борозд на диске или цилиндре, как показано на ил. 4, удобнее вставить один или несколько витков между диском и контактным кольцом на окружности, как показано на ил. 5.

Динамо-машина Форбза, к примеру, может работать по такому принципу. В результате опытов автор пришел к заключению, что вместо обычных скользящих контактов для снятия тока с двух таких дисков выгоднее использовать гибкую проводящую ленту. В этом случае на дисках имеются широкие бортики с очень большой контактной поверхностью. Проводящая лента должна быть смонтирована таким образом, чтобы она могла опираться на бортики под упругим давлением для создания контакта. Два года тому назад автором было построено несколько машин с ленточными контактами, которые удовлетворительно работали. Но из-за недостатка времени работа в этом направлении была временно приостановлена. ряд интересных находок, описанных выше, автор использовал в связи с некоторыми типами двигателей, работающих от переменного тока.
